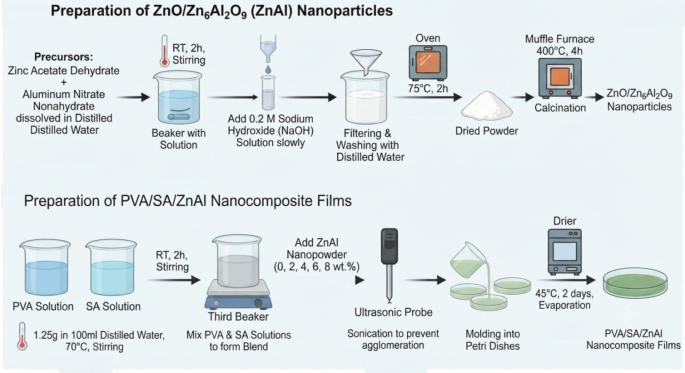

Istraživanje je razvilo polivinil-alkohol-/natrij-alginatne nanokompozite pojačane mješovitim faznim ZnO/Zn₆Al₂O₉ (ZnAl) nanopartiklima u udjelima od 2 do 8 % po masi. Analiza rendgenske difrakcije potvrdila je formiranje mješovitih ZnO/Zn₆Al₂O₉ čestica s prosječnom veličinom kristala od 43,3 nm, a kristaliničnost kompozita mijenjala se ovisno o koncentraciji ZnAl-a. Spektroskopija infracrvenog zračenja otkrila je vodikove veze između polimernih lanaca i ZnAl-nanocestica, dok je skenirajuća elektron-mikroskopija pokazala prijelaz s glatkih površina na granulirane strukture po dodavanju ZnAl-a. Optički pojas propusnosti smanjio se ne-monotono s 3,30 eV za čistu smjesu na najnižu vrijednost od 1,45 eV pri 6 % ZnAl, a zatim se povratio na 1,73 eV pri 8 % opterećenju. Dielektrična analiza otkrila je povećanje električne vodljivosti i dielektrične konstante s rastućim udjelom ZnAl, pri čemu je optimalna izvedba zabilježena pri 4 % zbog formiranja međusobno povezanih vodljivih puteva. Kompleksna modulna analiza potvrdila je da je električni prijenos u tim nanokompozitima ioničke prirode, što ih čini pogodnim za fleksibilnu elektroniku, UV-zaštitu i druge optoelektroničke primjene.
